Індикатори годинникового типу, важільні, цифрові

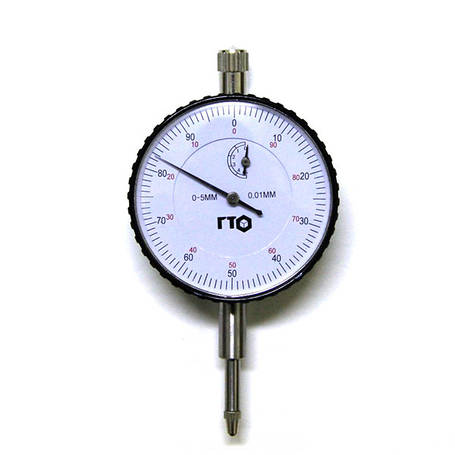

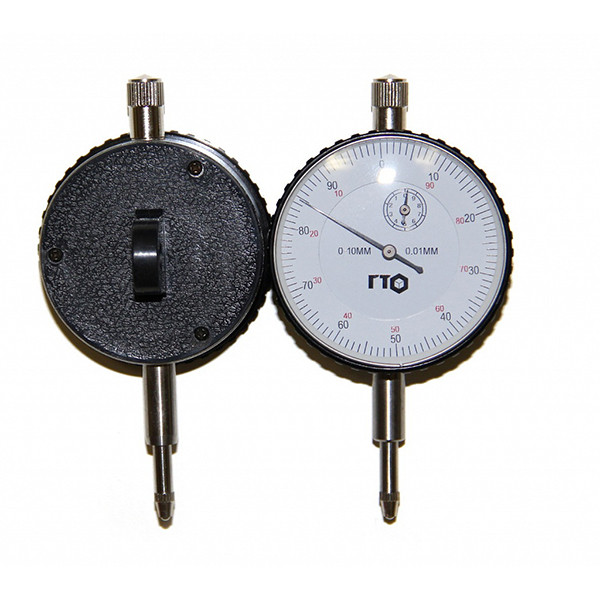

        Індикатор годинникого типу

Индикаатор часовоого тиипа — вимірювальний прилад, призначений для абсолютних і відносних вимірювань, відхилень від заданої геометричної форми деталі, а також взаємного розташування поверхонь.

Вимірювальними головками називають вимірювальні прилади, що перетворюють малі переміщення вимірювального щупа у великі переміщення стрілки на шкалі. Вимірювальні головки використовуються в основному для відносних вимірювань, вимірювання відхилень, нерівностей, биття поверхонь валів.

Найбільше поширення отримали індикатори годинникового типу, важільно-зубчасті індикатори, багатооборотні індикатори, микрокаторы, оптикаторы, електроконтактні вимірювальні головки.

У конструкцію індикатора входить рейково-зубчаста і шестеренні передачі, перетворюють зворотно-поступальний рух вимірювального стрижня в обертальний рух стрілки приладу, а також пружина, що виключає люфти шестереночных передач, тобто зачеплення зубчастих коліс відбувається завжди з однією стороною профілю зубів. Як правило, шкала приладу виконана обертальну, що зручно для установки нуля свідчень при виконанні відносних вимірювань.

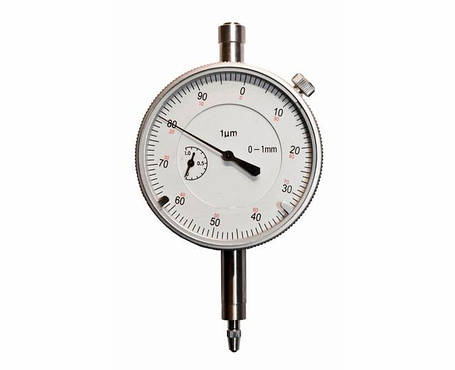

Стрілка індикатора найчастіше — багатооборотна, зазвичай один оборот стрілки відповідає переміщення щупа на 1 мм. В деяких моделях на приладі є друга стрілка і малий циферблат, який показує кількість повних оборотів великої стрілки.

Найбільш поширені індикатори з ціною поділки 0,01 мм, оскільки більшу точність важко забезпечити рейково-зубчастою передачею. Велика стрілка такого приладу робить один оборот при зміщенні вимірювального стрижня на 1 мм, мала стрілка — при зсуві на 10 мм.

На робочому кінці вимірювального стрижня більшості моделей знаходиться твердосплавний кулька у змінному оправі, яким при вимірюванні стосуються вимірюваної деталі. Механізм індикатора має поворотну пружину, закріплену між корпусом індикатора і стрижнем. Ця пружина створює вимірювальне зусилля на стержні.

Індикатор годинникового типу встановлюється в інструментальний штатив або стійку. На підставі штатива закріплена циліндрична штанга, за якою закріплюється рухома муфта зі стрижнем, із закріпленим на кінці індикатором. Найчастіше стійка має магнітне підставу, що дозволяє встановлювати штативи на вертикальних і похилих площинах, вимірюваних сталевих деталей без додаткового кріплення.

Загальний порядок роботи з індикатором годинникового типу:

·         Вимірювальний стрижень вручну піднімається, на основу під індикатором поміщається еталон.

·         Вимірювальний стрижень опускається на поверхню еталона, шкала індикатора переміщається на нульову позначку.

·         Вимірювальний стрижень вручну піднімається, на основу під індикатором поміщається вимірювана деталь.

·         Вимірювальний стрижень опускається на поверхню деталі, шкала індикатора показує наскільки (в сотих частках міліметра) розміри вимірюваної деталі відрізняються від еталонної.

Для різних застосувань в машинобудуванні, індикатори використовуються у складі спеціальних пристосувань, що дозволяють вимірювати великогабаритні деталі (індикаторні скоби), внутрішні розміри (нутроміри індикаторні) і т. д.

Індикатори годинникового типу випускаються класів точності 0 і 1. Похибка вимірювань індикатором годинникового типу залежить від вимірюваної величини. Так в діапазоні вимірювань 1-2 мм похибка знаходиться в межах 10-15 мкм, а в діапазоні 5-10 мм похибка збільшується до 18-22 мкм.

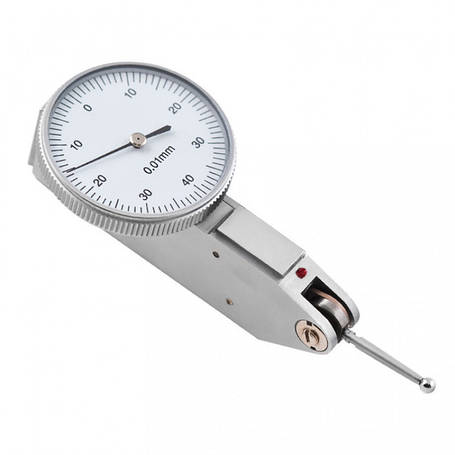

Важільно-зубчасті індикатори

На відміну від індикаторів годинникового типу, важільно-зубчасті вимірювальні головки мають у своєму складі неравноплечий важіль, мале плече якого пов'язане з вимірювальним стрижнем або безпосередньо з вимірюваною поверхнею, а велике плече ― зазвичай з другим неравноплечим важелем і зубчастою передачею зі стрілкою. Важільно-зубчасті вимірювальні головки бувають однооборотными і многооборотными. Вимірювальні прилади випускаються різних типів — бічного дії з безпосереднім контактом вимірювального важеля з вимірюваної деталлю і з вимірювальним штоком. Индикаторы выпускаются с ценой деления 0,001 и 0,002 мм, что на порядок выше чем в индикаторах часового типа. Например, индикатор Кемпинского и Монахова, содержащий две рычажные и две зубчатые пары, имеет диапазон измерения 1 мм, цену деления 1 мкм и точность на пределе измерений менее 5 мкм.



   Пружинные измерительные головки выпускаются трёх основных типов: микрокаторы, микаторы (малогабаритные) и миникаторы. Пружинные индикаторы считаются наиболее точными рычажно-механическими измерительными устройствами[18]. В якості чутливого елемента використовується завита пружина зі стрілкою. Переміщення пов'язаного з вимірювальним стрижнем важеля призводить до зміни довжини пружини і повороту стрілки. Основна перевага такої конструкції, відсутність тертя при русі стрілки, що дозволяє досягти високої точності. Ціна поділки микрокатора досягає 0,1 мкм. Крім того, прилади відрізняються простотою конструкції, довговічністю роботи і відсутністю мертвого ходу.

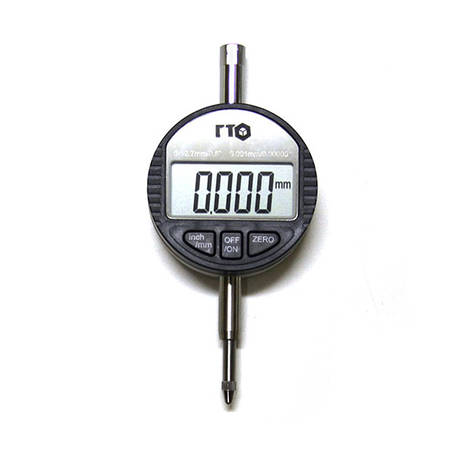

Індикатори годинникового типу і важільно-зубчасті індикатори з електронним цифровим шкалою називають електронними індикаторами
