Індикатори годинникового типу цифрові ИЧЦ ГОСТ 577-68

  Індикатори годинникового типу ИЧ

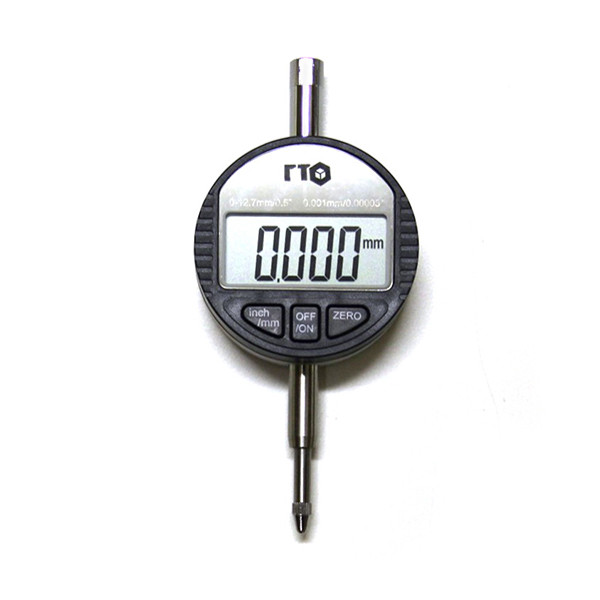

   Індикатор годинникового типу ИЧЦ з ціною поділки 0,001 — вимірювальний прилад, призначений для абсолютних і відносних вимірювань, контролю відхилень від заданої геометричної форми деталі, а також взаємного розташування поверхонь в галузях промисловості, що вимагають дуже високої точності виготовлення. Відлік розмірів проводиться безпосередньо зчитуванням показів на рідкокристалічному екрані цифрового відлікового пристрою.

На робочому кінці вимірювального стрижня більшості моделей знаходиться твердосплавний кулька у змінному оправі, яким при вимірюванні стосуються вимірюваної деталі. Механізм індикатора має поворотну пружину, закріплену між корпусом індикатора і стрижнем. Ця пружина створює вимірювальне зусилля на стержні.

      Индикатор часового типа устанавливается в инструментальный штатив или стойку. В основании штатива закреплена цилиндрическая штанга, по которой закрепляется подвижная муфта со стержнем, с закреплённым на конце индикатором. Зачастую стойка имеет магнитное основание, что позволяет устанавливать штативы на вертикальных и наклонных плоскостях, измеряемых стальных деталей без дополнительного крепления.

Общий порядок работы с индикатором часового типа:

·         Измерительный стержень вручную поднимается, на основание под индикатором помещается эталон.

·         Вимірювальний стрижень опускається на поверхню еталона, шкала індикатора переміщається на нульову позначку.

·         Вимірювальний стрижень вручну піднімається, на основу під індикатором поміщається вимірювана деталь.

·         Вимірювальний стрижень опускається на поверхню деталі, шкала індикатора показує наскільки (в сотих частках міліметра) розміри вимірюваної деталі відрізняються від еталонної.

Для різних застосувань в машинобудуванні, індикатори використовуються у складі спеціальних пристосувань, що дозволяють вимірювати великогабаритні деталі (індикаторні скоби), внутрішні розміри (нутроміри індикаторні) і т. д.
