Нутроміри індикаторні ГОСТ 868-82

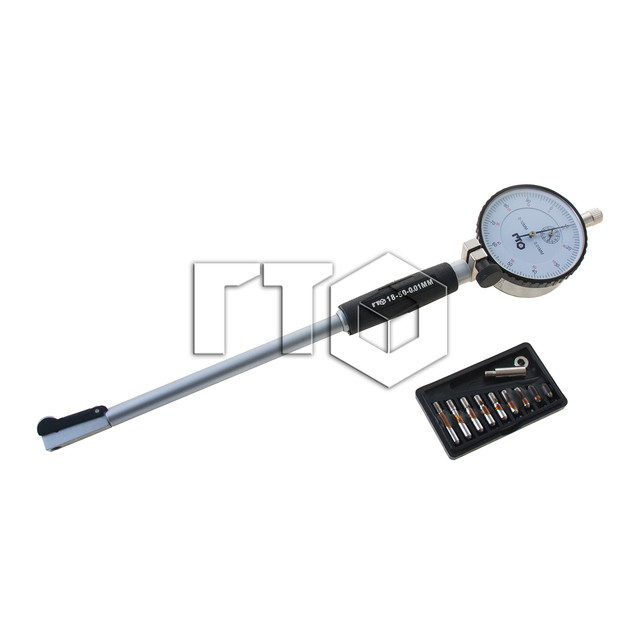

  Нутромір індикаторний НІ ГОСТ 868-82

Нутроміри індикаторные НІ, з ціною поділки 0,01 мм призначені для вимірювання діаметрів отворів методом порівняння. Відліковий пристрій - важільно-зубчастий головка. Вимірювання нутромером відбувається двоточковим контактом з вимірюваною поверхнею відносним методом. Відліковий пристрій - вимірювальна головка з ціною поділки 0,01 мм Для суміщення лінії вимірювання з осьовою площиною вимірюваного отвору нутроміри забезпечені центруючих містком. Вимір необхідного розміру забезпечується за допомогою одного з вхідних в комплект змінних стрижнів. Настройка проводиться за атестованими настановним кільцям або блокам кінцевих мір довжини з боковиками.

Індикаторний нутромер конструктивно складається з двох частин: безпосередньо, вимірювального пристрою, і індикаторної головки, яка найчастіше є індикатором годинникового типу. На індикаторі є дві шкали:

- велика шкала, ціна поділки якої 0,01 мм, а повний обігом стрілки - 1 міліметр;

- маленька шкала, яка показує кількість обертів великої стрілки, тобто кількість міліметрів.

Хід стрижня головки становить 10 мм, однак, завдяки набору регульованих стрижнів, можна збільшити діапазон вимірюваних величин.

Для проведення вимірів, необхідно підібрати регульований стрижень довжини і вкрутити його в нутромір. Потім, необхідно ввести нахилений інструмент в отвір, розмір якого необхідно виміряти, і встановити нутромір перпендикулярно, за допомогою легких погойдувань. Після проведення даних процедур, відзначають відхилення стрілки від нуля, таким чином, що, якщо стрілка «йде» вліво - то вимірюваний розмір більше налаштованого, а якщо праворуч, то менше. Так, при встановленому розмірі регульованого стрижня, наприклад, в 10 мм, у разі, якщо стрілка відхиляється вправо на 18 поділок, то розмір отвору складе 10-0,18 =9,82 мм. Якщо стрілка відхилилася вліво, то розмір отвору становить 10+0,18=10,18 мм.

При використанні індикаторного нутромера необхідно утримувати його, виключно, за дерев'яну втулку, не торкаючись до штанги: від нагрівання теплом рук, металева деталь подовжується на кілька сотих часток міліметра, і саме на це число зміниться результат вимірювань інструменту.
