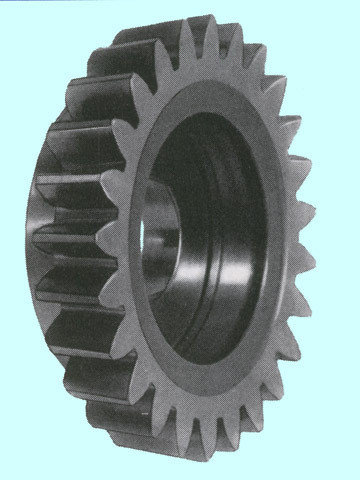

Долбяки чашкові ГОСТ 9323-79

Долбяки чашкові

  Нарізання зубів на шестернях і зубчастих колесах, за допомогою зубооброблювальних верстатів, проводиться зуборезными долбяками або многорезцовыми голівками. Долбяка - інструмент для нарізання зубів методом огинання, має прямолінійний, або гвинтове зворотно-поступальний рух різання в якості подачі. Долбяки виготовляються з швидкорізальної сталі Р6М5, Р18. В залежності від форми і способу кріплення долбяки поділяються на: дискові, чашкові, хвостові. Дискові долбяки використовують для нарізування зубів на блочних колесах у яких вінці виступають по діаметру за оброблюваний вінець не більше ніж на 5 модулів. Обмеження дає кріпильна гайка, яка виступає за нижню площину зубів. Чашкові долбяки використовують для нарізування зубів на зубчастих колесах з сильно виступаючими другими вінцями або буртами, так як кріпильна гайка розташовується вище торця зубів долбяка.
