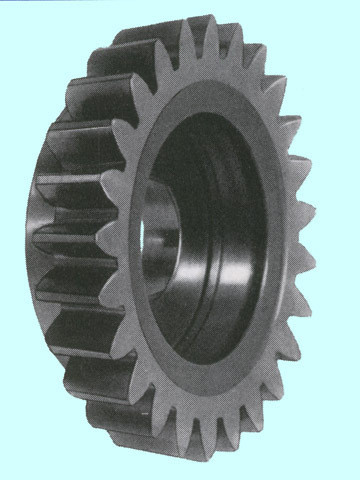

Долбяка чашковий М2,5 z=40 20гр. клас А Р6М5

Долбяки чашкові

    Нарезание наружных зубьев на цилиндрических шестернях и зубчатых колесах, или внутренних на колесах больших диаметров, при помощи зубодолбежных станков,  производится зуборезными долбяками или многорезцовыми головками. Долбяк- инструмент для нарезания зубьев методом огибания, с центроидой в виде окружности имеющий прямолинейное, или винтовое возвратно-поступательное движение резания в качестве подачи. Долбяки изготавливаются из быстрорежущей стали Р6М5, Р18. В зависимости от формы и способа крепления долбяки подразделяются на: дисковые, чашечные, хвостовые.  Дискові долбяки використовують для нарізування зубів на блочних колесах у яких вінці виступають по діаметру за оброблюваний вінець не більше ніж на 5 модулів. Обмеження дає кріпильна гайка, яка виступає за нижню площину зубів. Чашкові долбяки використовують для нарізування зубів на зубчастих колесах з сильно виступаючими другими вінцями або буртами, так як кріпильна гайка розташовується вище торця зубів долбяка. Хвостові долбяки використовують для нарізування зубчастих коліс внутрішнього зачеплення малого діаметра.
