Свердлильний інструмент

Різновиди свердел. Різноманітність конструкцій свердел, їх особливостей, визначаються головним чином технологічним призначенням, видом оброблюваного матеріалу, напрямком свердління, діаметра і глибини свердління, вимогами до обробки отворів. Свердло повинно мати нормальні кутові параметри, вільно видаляти утворюється стружку при різанні, забезпечити необхідну продуктивність і високу якість обробки.

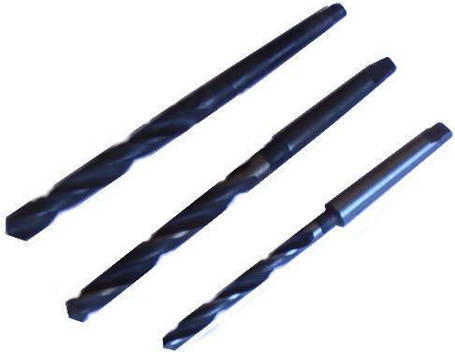

Свердла виготовляються з високоякісної інструментальної сталі: вуглецевої У9А, У-10А, легованої Р6М5, Х6ВФ, 9ХС, В1. При свердлінні отворів в твердих матеріалах застосовуються свердла, оснащені пластинками твердого сплаву ВК15, ВК8, В Кб.

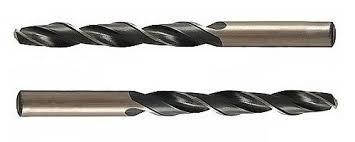

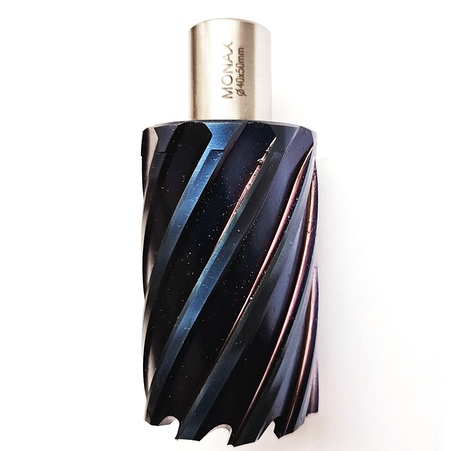

Сучасні верстатні свердла поділяються за основними ознаками на такі види: кільцеві, центрувальні прості і верстатні, з круговими і зубчастими подрезателями, порожнисті, ложечные, спіральні, гвинтові, шнекові, штопорные.

Просте центрувальне свердло має плоску головку, подрезатель, ріжуче лезо і направляючий центр. Недоліки таких свердел: асиметрія навантаження при різанні і можливість відведення свердла при зростанні осьової подачі. Для поліпшення відводу стружки деякі центрові свердла роблять з двома подрезателями з одного боку пера. Прості центрові свердла застосовують при свердлінні наскрізних і некрізних неглибоких отворів. При свердлінні отворів на глибину більше 2D може регулярний і повне виведення стружки.

Більш досконало верстатне центрувальне свердло. Воно має циліндричну голівку з ріжучою кромкою, що сприяє відводу стружки по гвинтовій поверхні. Діаметр верстатних центрових свердел 10...100 мм, довжина 90... 250 мм, передній кут 40.. .50°, задній кут 15.. .20°.
