Труборіз Exact 170 для металевих труб 15-170мм

Труборіз Exact 170 System

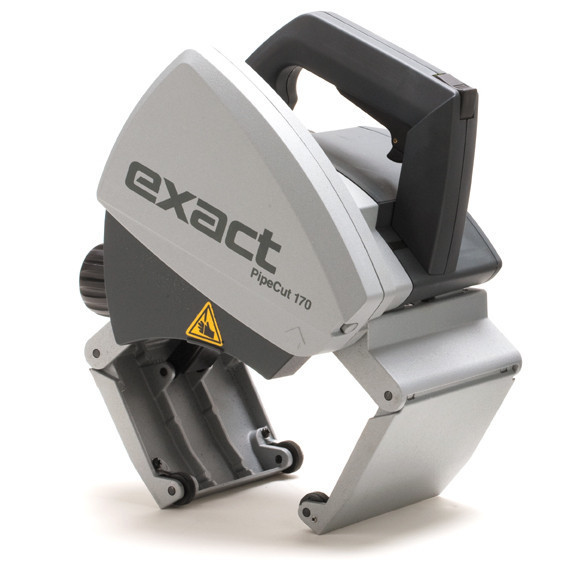

Труборіз Exact PipeCut 170Е дуже зручне і технологічне обладнання для різання труб діаметром від 15 до 170мм. Поставляється в комплекті з 4 бесприводными секціями обертачів, які можна використовувати спільно з труборізом так і незалежно, наприклад для обертання круглої заготовки при виконанні зварювальних робіт. При цьому положення зварювального пальника може залишатися практично незмінним, а заготовка буде переміщатися по напрямних роликах легким рухом руки. Конструкція труборіза також оснащена направляють роликів на підшипниках, що дозволяє рухомими захопленнями щільно охопити нерухому конструкцію і обертаючи трруборез навколо заготовки, виконати високоякісний рез. Таким чином труборіз має два основних режими роботи: заготовка обертається по напрямних роликах, труборіз практично нерухомий; на нерухомій конструкції труборіз виконує обертальний обегание конструкції отримуючи рез по всій окружності. Слід зауважити,що вдала і надійна конструкція дозволяє виконувати модернізацію і тюнингование, відкривати нові можливості і розширювати діапазон стандартних характеристик.







































Діапазон різання 15 – 170мм

• Макс.товщина стінок труби:
  6 мм для сталі, 1 4мм для пластику
• Потужність 1010 Вт
• Напруга 230 В /50 Гц
• Швидкість обертання 4000 об/хв
• Робочий цикл S3 25 %
• Діаметр диска 140 мм
• Діаметр посадочного отвору 62 мм

Вага 5,7 кг

• Электротруборез Exact PipeCut 170.
• Сумка для носіння із плечовим ременем.
• Опори для труб 4шт.
• Диск відрізний ТСТ 140 мм – встановлений на труборіз.
• 2 шестигранних ключа: 2 мм і 5 мм
• Інструкція з експлуатації.

ЦІННІ ПОРАДИ

• Перед використанням труборезов Exact, будь ласка, прочитайте інструкцію.
• При різанні труби рухайте труборіз вперед по трубі від себе, при цьому притискаючи трубу лівою ногою на опорах. Потім потягніть труборіз разом з трубою на себе, повертаючи трубу на опорах. Далі притисніть трубу лівою ногою і переміщайте труборіз на трубі знову вперед. Повторюйте ці операції поки труба не буде відрізана. Ви можете побачити процес різання на Відеороликах. Малі діаметри труб можуть бути відрізані швидше і простіше, якщо їх обертати рукою на підлозі або на столі. Зауважте: обертати трубу треба на себе і будьте обережні, не обертайте трубу занадто швидко.
• Процес різання складається з двох етапів: врізання диска в стінку труби і безпосередньо відрізання труби.
• Уважно стежте за правильною швидкістю різання труби. Якщо швидкість дуже низька, тоді крихта і стружка, утворена після різання буде дуже маленькою і диск стане занадто швидко тупим. Також дуже швидка швидкість різання може викликати пошкодження зубів диска (зуби можуть бути надломаны або злетіти з корпусу взагалі), а також висока швидкість різання може викликати перевантаження двигуна труборіза.
• Не перевантажуйте мотор труборіза надто тривалою роботою. Від цього труборіз може перегріватися і утворена металева стружка розжареним. Все це зашкодить мотору і диску. При роботі необхідно дотримуватися таке правило: 2.5 хвилини робота і 7.5 хвилини перерва.
• Правильна швидкість різання є ключем до довгого терміну служби труборіза і дисків. Показані на відеороликах приклади різання виконувались досвідченими користувачами. Наприклад, час різання сталевої труби діаметром 170мм з товщиною стінки 5мм виконується таким робітникам за 15-20 секунд, час різання чавунної труби діаметром 110мми товщиною 4мм – за 20-25 секунд.
• Завжди очищайте дисковий кожух труборіза після кожної різання пластикових труб.
• Регулярно перевіряйте стан відрізного диска.
• Завжди при зберіганні тримайте мотор труборіза у верхній позиції. Жовта мітка на кнопці вгорі при правильному зберіганні буде видимою. Ніколи не кріпіть труборіз на трубі натиснутою кнопки (коли жовтої мітки не видно).

Фактори, що впливають на термін служби дисків:

• Правильний вибір диска з відповідного матеріалу труби
• Правильний вибір швидкості обертання диска (для 170Е)
• Товщина стінки труби
• Швидкість різання труби
• Гладкість поверхні труби
• Чистота поверхні труби
• Наявність іржі
• Наявність зварного шва (шов більш твердий)
• Округлість труби (правильна кругла форма)
• Рівень професіоналізму користувача



Фактори, що впливають на рівність різання:







• Стан диска
• Товщина стінки труби
• Швидкість різання труби
• Гладкість поверхні труби
• Чистота поверхні труби
• Наявність іржі
• Округлість труби (правильна кругла форма)
• Правильний обхват труби зажимом труборіза
• Рівень професіоналізму користувача

Швидкість різання для Exact Pipe Cut 170E:

• Нержавіюча труба – швидкість 4
• Сталева труба – швидкість 5
• Чавунна труба – швидкість 6

• Інструкція з експлуатації труборіза Exact 170
