Труборіз Exact 220E для різання металевих труб діаметром 15-220мм

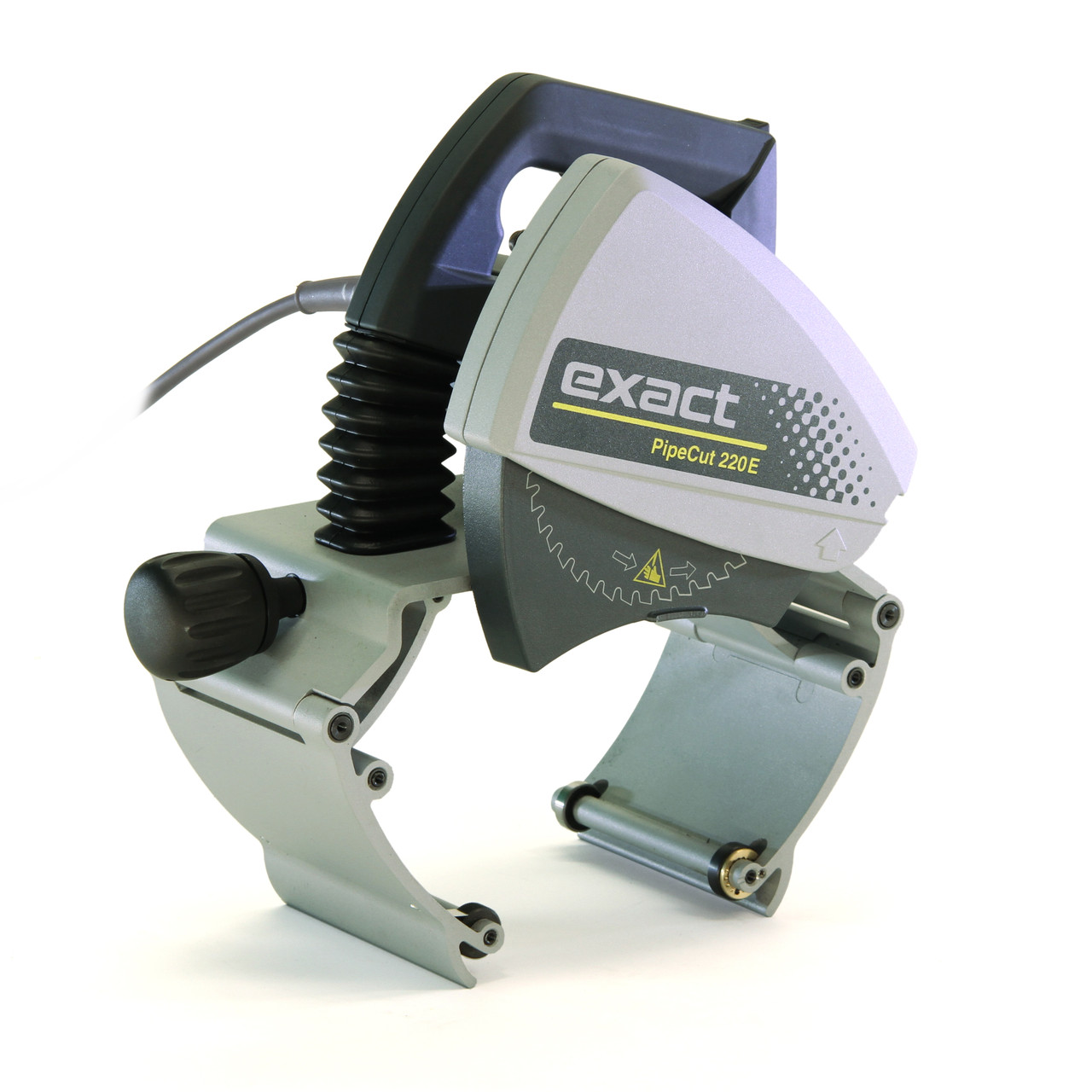

ТРУБОРІЗ EXACT 220E System

Призначений для високоякісної різання труб із сталі і композитних матеріалів, діаметром від 15 до 220 мм,

Потужний, з широким діапазоном реза труборіз Exact PipeCut 220E відмінно справляється з різкою металевих і пластикових матеріалів труб; труборіз оснащений регулюванням швидкості і забезпечує постійний крутний момент. Через надійної конструкції труборіз можна ідеально використовувати як в цеху, так і на будівництві при різанні різних матеріалів труб. При цьому робота з цим труборізом легка, безпечна, зручна, швидка і досягається висока точність різу.

Різання таких матеріалів труб:

• Сталь, чавун, нержавіюча сталь, мідь, алюміній, кислототривка сталь, багатошарові труби і все пластики.

Блок електроніки дає:

• Вибір швидкості обертання, автоматичні запобіжники, м'який пуск, контроль обертів.

Вибір швидкості

• 4= для нержавійки і кислототривких стали,
• 5= для сталі,
• 6= для усіх інших матеріалів

ОСНОВНІ ПАРАМЕТРИ:

• Діапазон різання 15 – 220мм
• Макс.товщина стінок труби:
  8мм для сталі, 14мм для пластику
• Потужність 1100Вт
• Напруга 230В/50Гц
• Швидкість обертання 1600 ― 3500 об/хв
• Робочий цикл S3 25 %
• Діаметр диска 140мм
• Діаметр посадочного отвору 62мм

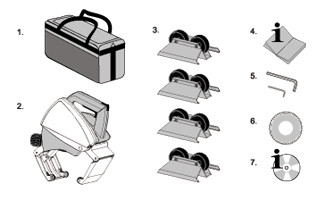

КОМПЛЕКТ ПОСТАЧАННЯ

• Діапазон різання 15 – 220мм
• Макс.товщина стінок труби:
  8мм для сталі, 14мм для пластику
• Потужність 1100Вт
• Напруга 230В/50Гц
• Швидкість обертання 1600 ― 3500 об/хв
• Робочий цикл S3 25 %
• Діаметр диска 140мм
• Діаметр посадочного отвору 62мм

• ЦІННІ ПОРАДИ

• Перед використанням труборезов Exact, будь ласка, прочитайте інструкцію.
• При різанні труби рухайте труборіз вперед по трубі від себе, при цьому притискаючи трубу лівою ногою на опорах. Потім потягніть труборіз разом з трубою на себе, повертаючи трубу на опорах. Далі притисніть трубу лівою ногою і переміщайте труборіз на трубі знову вперед. Повторюйте ці операції поки труба не буде відрізана. Ви можете побачити процес різання на Відеороликах. Малі діаметри труб можуть бути відрізані швидше і простіше, якщо їх обертати рукою на підлозі або на столі. Зауважте: обертати трубу треба на себе і будьте обережні, не обертайте трубу занадто швидко.
• Процес різання складається з двох етапів: врізання диска в стінку труби і безпосередньо відрізання труби.
• Уважно стежте за правильною швидкістю різання труби. Якщо швидкість дуже низька, тоді крихта і стружка, утворена після різання буде дуже маленькою і диск стане занадто швидко тупим. Також дуже швидка швидкість різання може викликати пошкодження зубів диска (зуби можуть бути надломаны або злетіти з корпусу взагалі), а також висока швидкість різання може викликати перевантаження двигуна труборіза.
• Не перевантажуйте мотор труборіза надто тривалою роботою. Від цього труборіз може перегріватися і утворена металева стружка розжареним. Все це зашкодить мотору і диску. При роботі необхідно дотримуватися таке правило: 2.5 хвилини робота і 7.5 хвилини перерва.
• Правильна швидкість різання є ключем до довгого терміну служби труборіза і дисків. Показані на відеороликах приклади різання виконувались досвідченими користувачами. Наприклад, час різання сталевої труби діаметром 170мм з товщиною стінки 5мм виконується таким робітникам за 15-20 секунд, час різання чавунної труби діаметром 110мми товщиною 4мм – за 20-25 секунд.
• Завжди очищайте дисковий кожух труборіза після кожної різання пластикових труб.
• Регулярно перевіряйте стан відрізного диска.
• Завжди при зберіганні тримайте мотор труборіза у верхній позиції. Жовта мітка на кнопці вгорі при правильному зберіганні буде видимою. Ніколи не кріпіть труборіз на трубі натиснутою кнопки (коли жовтої мітки не видно).

• Фактори, що впливають на термін служби дисків:

• Правильний вибір диска з відповідного матеріалу труби
• Правильний вибір швидкості обертання диска (для 170Е)
• Товщина стінки труби
• Швидкість різання труби
• Гладкість поверхні труби
• Чистота поверхні труби
• Наявність іржі
• Наявність зварного шва (шов більш твердий)
• Округлість труби (правильна кругла форма)
• Рівень професіоналізму користувача

•

  Фактори, що впливають на рівність різання:







• Стан диска
• Товщина стінки труби
• Швидкість різання труби
• Гладкість поверхні труби
• Чистота поверхні труби
• Наявність іржі
• Округлість труби (правильна кругла форма)
• Правильний обхват труби зажимом труборіза
• Рівень професіоналізму користувача

• Швидкість різання для Exact Pipe Cut 170E:

• Нержавіюча труба – швидкість 4
• Сталева труба – швидкість 5
• Чавунна труба – швидкість 6



• Cermet 140
• Diamond 140
• Diamond X140
• TC













• Інструкція з експлуатації труборіза Exact 220E
