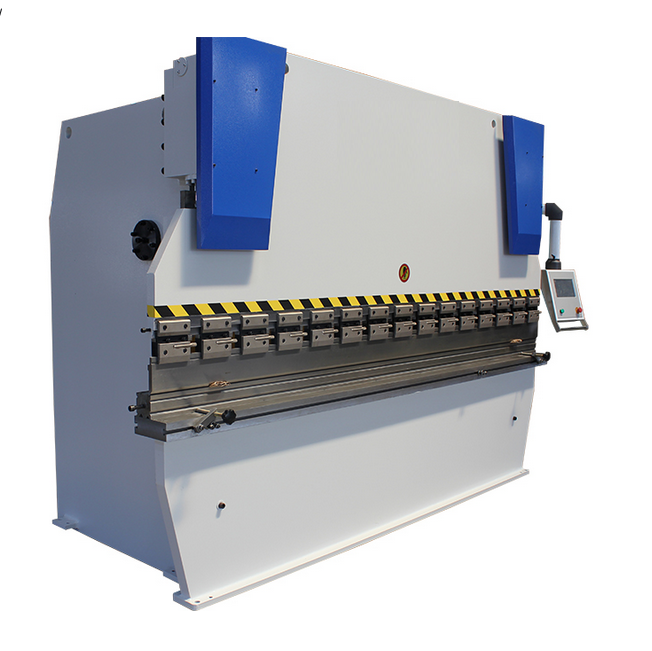

    Гідравлічний листозгинальний прес  LVD WC67Y 80/2500 з контролером E22
    В наявностіГідравлічний листозгинальний прес LVD WC67Y 80/2500 з контролером E22
    773 292,60 ₴
    +380 (67) 636-19-79
    Юрій
    • +380 (66) 998-43-46
      Володимир
    Опис
    Характеристики
    Інформація для замовлення

    Гидравлический листогибочный пресс LVD  WC67Y 80/2500 с контроллером E22

    Гидравлический листогибочный пресс LVD WC67Y  80/2500 с контроллером Estun 22 на две оси (X+Y)

           Гидравлический листогибочный пресс LVD WC67Y 80/2500 с контроллером E22, марка LVD применяется для гибки металлических заготовок с усилием до 80 тонн.  Мощные гидроцилиндры синхронизированы за счёт жёсткого соединения через торсионный вал. Надежная гидравлическая система Bosch-Rexroth и качественные электрокомпоненты от Siemens и Schneider Electric обеспечивают высокую скорость и точность гибки. Прошедшая термическую обработку конструкция пресса отличается надежностью и износостойкостью. Для облегчения позиционирования на рабочем столе предусмотрены кронштейны поддержки листа с регулируемым перекидным упором. Для точной настройки толщины металла предусмотрены манометр и регулятор усилия. Станок оснащен двухосевым контроллером Estun E22, с помощью которого осуществляется управление по оси X и Y. Листогиб  применяется для изготовления корпусных деталей для оборудования, транспортных средств, электротехнических устройств различного назначения. Профили, получаемые при использовании гибочного пресса:

    Гибочный инструмент для прессов с усилим 80тонн.



    Функциональные особенности:

    1. Пресса серии LVD 80/2500 предназначены для гибки листового металла вертикально опускающейся траверсой с гидравлическим приводом.

    2. Автоматическое позиционирование по двум осям устанавливается с помощью контроллера Е22 и обеспечивает высокую точность и  производительность.

    3. Традиционно применяемая для этого вида оборудования сварная рама, прошедшая термическую обработку, механическая синхронизация работы гидроцилиндров и моторизованная система перемещения задних упоров, оснащенная винтовыми шариковыми парами, позволяют добиться высокого качества угла гибки.

    4. Мощные гидроцилиндры и надежная гидравлическая система с компонентами, поставляемыми REXROTH (Германия) и SUMITOMO (Япония), позволяют производить операции гибки с высокой скоростью.

    5. Параллельность между верхней траверсой и рабочим столом достигается регулировкой через механическую муфту, управляется реверсивным двигателем.

    6. Закаленные и хорошо отшлифованные инструменты стандартного типа, либо выполненные по специальному заказу, дают широкий диапазон видов получаемых изделий.

    Комплект поставки

    • Боковое защитное ограждение с двух сторон и заднее защитное ограждение
    • Механическая ручная система крепления верхнего и нижнего инструмента типа AMADA-PROMECAM
    • Задний упор перемещается по линейным направляющим с помощью шарико-винтовой пары при помощи серводвигателя
    • Задний упор имеет два упорных блока, регулируемых по высоте и расстоянию между ними
    • Две передние поддержки листа
    • Инструмент (пуансон + восьмиручейковая матрица) на всю длину
    • Выносная педаль управления с кнопкой аварийной остановки
    • Инструкция по эксплуатации и обслуживанию станка
    • Система ЧПУ ESTUN E22

    Дополнительные принадлежности

    • Специальный инструмент
    • Система быстрого зажима инструмента
    • Увеличение хода заднего упора
    • Фотоэлектрическая система защиты

    Технические характеристики



     Параметры

    WC67Y-40

    /2000

    WC67Y-40

    /2500

    WC67Y-63

    /2500

    WC67Y-80

    /2500

    WC67Y-80

    /3200

    WC67Y-80

    /4000

    WC67Y-100

    /2500

    WC67Y-100

    /3200

    Усилие

    кН

    400

    400

    630

    800

    800

    800

    1000

    1000

    Длина

    мм

    2000

    2500

    2500

    2500

    3200

    4000

    2500

    3200

    Стойки

    мм

    1650

    2000

    2000

    1990

    2600

    3350

    1850

    2550

    Зев

    мм

    200

    200

    250

    280

    280

    280

    320

    320

     Ход

    мм

    100

    100

    100

    100

    100

    100

    130

    130

    Регулир. ход траверсы

    мм

    80

    80

    80

    80

    80

    80

    100

    100

    Раскрытие

    мм

    330

    330

    340

    360

    360

    360

    390

    390

    Ударов в мин.

    мин-1

    ≥11

    ≥11

    ≥10

    ≥10

    ≥10

    ≥10

    ≥10

    ≥10

    Мощность главного двигателя

    кВт

    4

    4

    5.5

    7.5

    7.5

    7.5

    7.5

    7.5

    Вес

    кг

    3000

    3600

    4600

    4800

    6180

    7720

    6050

    7400

    Габаритные размеры

    (Д × Ш × В)

    мм

    2500×1900

    ×2240

    2950×1920

    ×2240

    3100×1890

    ×2200

    3120×1910

    ×2300

    3820×1925

    ×2300

    4650×1925

    ×2300

    3190×1945

    ×2420

    3790×1945

    ×2420





     Параметры

    WC67K-100

    /4000

    WC67K-125/2500

    WC67K-125/3200

    WC67K-160/2500

    WC67K-160/3200

    WC67K-160/4000

    WC67K-160/6000

    Усилие

    кН

    1000

    1250

    1250

    1600

    1600

    1600

    1600

    Длина

    мм

    4000

    2500

    3200

    2500

    3200

    4000

    6000

    Стойки

    мм

    3350

    1850

    2550

    1950

    2540

    3140

    4800

    Зев

    мм

    320

    320

    320

    330

    330

    330

    330

    Ход

    мм

    130

    130

    130

    200

    200

    200

    200

    Регулир. ход траверсы

    мм

    100

    100

    150

    150

    150

    150

    150

    Раскрытие

    мм

    390

    390

    390

    465

    465

    465

    465

    Ударов в мин.

    мин-1

    ≥10

    ≥10

    ≥10

    ≥6

    ≥6

    ≥6

    ≥6

    Мощность главного двигателя

    кВт

    7.5

    7.5

    7.5

    11

    11

    11

    11

    Вес

    кг

    8400

    6100

    7300

    8900

    9720

    11160

    18600

    Габаритные размеры

    (Д × Ш × В)

    мм

    4590×1945

    ×2420

    3190×1945

    ×2420

    3790×1935

    ×2420

    3300×2225

    ×2560

    4100×2250

    ×2560

    4800×2250

    ×2560

    6400×2250

    ×2960





     Параметры

    WC67K-200

    /3200

    WC67K-200

    /4000

    WC67K-200

    /6000

    WC67K-250

    /3200

    WC67K-250

    /4200

    WC67K-250

    /5000

    WC67K-250

    /6000

    Усилие

    кН

    2000

    2000

    2000

    2500

    2500

    2500

    2500

    Длина

    мм

    3200

    4000

    6000

    3200

    4200

    5000

    6000

    Стойки

    мм

    2550

    3260

    4800

    2540

    3140

    4000

    5000

    Зев

    мм

    350

    350

    350

    400

    400

    400

    400

    Ход

    мм

    200

    200

    200

    250

    250

    250

    250

    Регулир. ход траверсы

    мм

    150

    150

    150

    180

    180

    180

    180

    Раскрытие

    мм

    450

    450

    450

    500

    500

    500

    500

    Ударов в мин.

    мин-1

    ≥3

    ≥3

    ≥3

    ≥3

    ≥3

    ≥3

    ≥3

    Мощность главного двигателя

    кВт

    15

    15

    15

    18.5

    18.5

    18.5

    18.5

    Вес

    кг

    11440

    13400

    21300

    13840

    15320

    17100

    18600

    Габаритные размеры

    (Д × Ш × В)

    мм

    3750×2180

    ×2825

    4450×2180

    ×2825

    6420×2180

    ×2900

    3840×2250

    ×2920

    4840×2250

    ×2920

    5640×2250

    ×2980

    6420×2250

    ×2980





     Параметры

    WC67K-300

    /4000

    WC67K-300

    /5000

    WC67K-300

    /6000

    WC67K-400

    /4000

    WC67K-400

    /6000

    WC67K-500

    /4000

    WC67K-500

    /6000

    Усилие

    кН

    3000

    3000

    3000

    4000

    4000

    5000

    5000

    Длина

    мм

    4000

    5000

    6000

    4000

    6000

    4000

    6000

    Стойки

    мм

    2900

    3900

    4900

    3140

    5000

    3050

    4760

    Зев

    мм

    400

    400

    400

    400

    400

    400

    400

    Ход

    мм

    250

    250

    250

    320

    320

    320

    320

    Регулир. ход траверсы

     Параметры

    WC67K-300

    /4000

    WC67K-300

    /5000

    WC67K-300

    /6000

    WC67K-400

    /4000

    WC67K-400

    /6000

    WC67K-500

    /4000

    WC67K-500

    /6000

    Усилие

    кН

    3000

    3000

    3000

    4000

    4000

    5000

    5000

    Длина

    мм

    4000

    5000

    6000

    4000

    6000

    4000

    6000

    Стойки

    мм

    2900

    3900

    4900

    3140

    5000

    3050

    4760

    Зев

    мм

    400

    400

    400

    400

    400

    400

    400

    Ход

    мм

    250

    250

    250

    320

    320

    320

    320

    Регулир. ход траверсы


    Основні
    ВиробникLVD
    Країна виробникКитай
    СтанНовий
    ЧПУТак
    Радіальний обтиск та редукуванняНі
    Загальні параметри
    Вага4000 кг
    Довжина3000 мм
    Ширина1200 мм
    Висота2000 мм
    Параметри мережі
    Споживаний струм20 А
    Напруга380 В
    Частота50 GHz
    Користувацькі характеристики
    Радіальний обтискання та редукуванняНі
