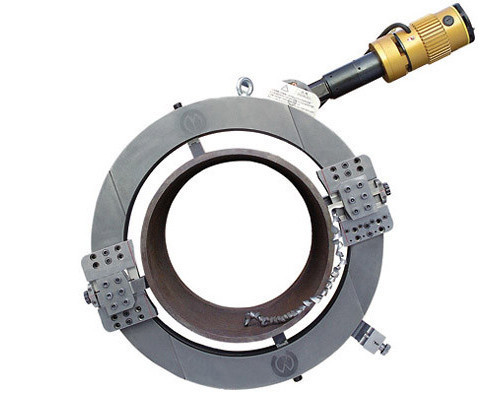

Труборіз роз'ємний ТР-600 (ISD-610) для труб 450-600мм

       Труборіз роз'ємний ТР-600 (ISD-610) для труб 450-600мм,  для безвогневої різки труб. Роз'ємна конструкція дозволяє застосовувати її для виконання  у стаціонарних і польові умови. Розділений на дві частини корпус труборіза дозволяє встановлювати його на трубопроводах, які вже змонтовані, для ремонтних робіт. Можлива різьба труб з будь-яких матеріалів. Робочим інструментом є два гумки, за один оберт ходу гумка 0,1 мм. На труборез встановлюється 2 різці. Можлива встановити одного відрізка, Інший, щоб зрізати фаски, або 2 відрізаних гумок - тоді процес різання буде швидше у два рази. Роз’єднані труборізи кріпляться на трубі за допомогою 4-8 кулачків (залежно від розміру). Всі моделі обладнані сервоприводом SHINKOELECTRIC, який контролює процес роботи, керуючи швидкістю різання і моментом обертання - захисту пристрою від перевантаження. У стандартній комплектації труборіз постачається з гумками з товщиною стінки до 25 мм. Для різання труб з товщиною понад 25 мм - потрібен спеціальний тип різців, який постачається за додатковим замовленням.

Підготовка до роботи

Монтаж роз'ємного труборіза виконується в декілька прийомів. Дві половини корпусу труборіза встановлюють на трубі, потім вирівнюють і закріплюються. Залежно від діаметру труба може виникнути необхідність застосування накладних кулачків (доповенних проставок). Корпус труборіза слід встановити перпендикулярно обробленою трубою. Кулачки повинні знаходитися по горизонтальній і вертикальної осі. Вирівнювання і центри корпусу труборіза починається з вертикальної осі і закінчується вирівнюванням по горизонтальній осі. Для точного встановлення використовується горизонтальний кутник УШ або рамний рівень. Для перевірки і точності вирівнювання різьбці встановлюються на відстані 2 мм від кромки труби і виконується один повний оберт рецедерників. Після налаштування, на труборез встановлюється пристрій.

Робота з труборезом

Подавання різців виконується автоматично. Для отримання якісного різьблення і збільшення ресурсів різців, рекомендується використовувати COЖ для різьблення металу.

Щоб зробити операцію по відрізці, торценню або зняттям фаски, використовують різні типи різців. Щоб відрізати трубу - потрібно встановити тільки відрізні різці. Для відрізання і знімання фаски - в труборез закріплюються різці відрізаного і фаскового кута. Для знімання фаски на відрізаній трубі - достатньо використовувати тільки фаскові різці. Форма і кут фаски залежать від вибраного гумка.
