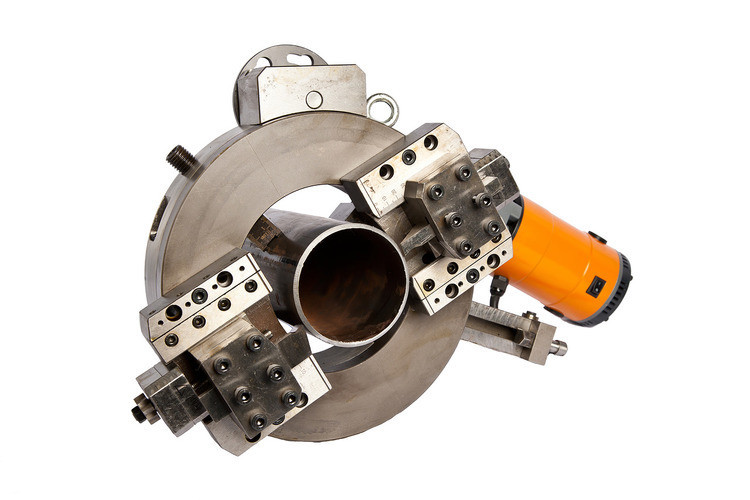

    Труборіз роз'ємний для труб 10-90 мм ТР-90
    В наявностіТруборіз роз'ємний для труб 10-90 мм ТР-90
    236 188,24 ₴
    +380953267272
    • +380 (67) 636-19-79
      Юрій
    • +380 (66) 998-43-46
      Володимир
    Опис
    Характеристики
    Інформація для замовлення

    Труборіз роз'ємний для труб 10-90 мм  ТР-90

        Труборіз роз'ємний для труб 10-90 мм  ТР-90  для безогнегневого різання труб. Рознімна конструкція дає змогу застосовувати його для виконання робіт як у стаціонарних, так і польових умовах. Розділений на 2 частини корпус трубореза дає змогу встановлювати його на вже змонтованих трубопроводах, для виконання ремонтно-монтажних робіт. Можливе різання труб із будь-яких матеріалів.  Робочим інструментом  роз'ємного труборіза ТР-90  слугують два різці, за один оберт хід різця 0,1 мм,  для роботи встановлюється 1-2 різці. Можливе встановлення одного відрізного різця, іншого для зняття фаски або 2 відрізні різці — тоді процес різання буде швидшим удвічі. Рознімні труборізи кріпляться на трубі за допомогою 4-8 кулачків (залежно від розміру). Всі моделі обладнані сервоприводом, який контролює процес роботи, керує швидкістю різання та моментом обертання — захищаючи привод від перевантажень.  У стандартній комплектації роз'ємний труборіз постачається з різцями зі швидкорізальної сталі Р18, для труб із товщиною стінки до 25 мм.  Можливе встановлення відрізних і фаскознімних різців зі змінними пластинами.   Для різання труб із товщиною стінки понад 25 мм — необхідний спеціальний тип різців, що постачається за додатковим замовленням.

    Підготовка до роботи

         Монтаж роз'ємного трубореза виконується в кілька прийомів. Дві половини корпусу труборіза встановлюються на трубі, потім вирівнюються й закріплюються. Залежно від діаметра труби, може виникнути необхідність застосування накладних кулачків (додаткових проставок). Корпус труборіза має бути встановлений перпендикулярно оброблюваною трубою. Кулячки мають розташовуватися по горизонтальній і вертикальній осі.

    Вирівнювання й центрування корпусу трубореза, починається з вертикальної осі та закінчується вирівнюванням по горизонтальній осі. Для точного встановлення необхідно застосовувати кутник поверчний типу КШ, рамний або в крайньому разі високоточний  будівельний рівень. Для перевірки  точності та вирівнювання, різці встановлюються на відстані 2 мм від крайки труби та виконують один повний оберт різімачів.  Після остаточного налагодження, на труборіз встановлюється привод.

    Робота з труборізом

        Подавання різців виконується автоматично. Для отримання якіснішого різання та збільшення ресурсу різців — рекомендується використовувати мастильно-набрякову рідину (СОЖ)  (наприклад, синтетична СОЖ  "Катол").

    Для виконання операцій із різання, торцюванню або зняття фаски застосовуються різні типи різців. Щоб відрізати трубу — необхідно встановити тільки відрізні різці. Для відрізання та зняття фаски — у труборіз закріплюються різці відрізний і фаскознімний із потрібним кутом. Для зняття фаски на відрізаній трубі — досить використовувати тільки фаскові різці. Форма та кут фаски залежать від обраного різця.

    Електричний труборіз дасть змогу виконати такі опрерації

    • Механічне різання труб
    • Зняття фаски із зовнішньої крайки труби
    • Зняття фаски з заходом
    • Торцювання труб

     Характеристики електричних труборізів P3-SD


    Модель Для труб, мм Швидкість обертання, об/хв Напруга живлення, В Потужність, Вт Вага, кг
    P3-SD 80 10-80 20 220 1000 13
    P3-SD 150 65-150 16 220 1000 15
    P3-SD 300 150-300 13 220 1000 30
    P3-SD 450 300-450 10 220 1000 45
    P3-SD 600 450-600 8 220 1000 65
    P3-SD 750 600-750 7 220 2000 80
    P3-SD 900 750-900 6 220 2000 100
    P3-SD 1050 900-1050 5 220 2000 120
    P3-SD 1200 1120-1240 4 220 2000 140
    P3-SD 1350 1150-1300 4 220 2000 170
    P3-SD 1500 1300-1500 4 220 2000 210

    Різці

    Модель Найменування
    P3-SD RO Різець відрізний
    P3-SD RF Різець фасочний (30 градусів)
    P3-SD RF Різець фасочний (37 градусів)
    P3-SD RF Різець торцювальний (90 градусів)
    P3-SD RK Комплект різців: 2 відрізні, фасочний 30 град., фасочний 37,5 град.

    Копальний супорт

    Жорстка конструкція роз'ємної рами та супортів на трубі гарантує поєднання початкової та кінцевої точок траєкторії руху різця, а також відрізання труби в площині, перпендикулярної осі труби. Спеціальний супорт-копір обкочує трубу за зовнішньою або внутрішньою поверхнею, забезпечуючи точне формування геометрії надходження крайки відповідно до овальній труби. Конструкція супорта дає змогу швидко змінювати різець без демонтажу верстата з труби, водночас різець жорстко закріплений у супорті, що виключає вібрацію системи "інструмент — деталь".
    Артикул Найменування
    TP-KS Копальний супорт

    Перетворювач частоти

    У процесі різання, торцевування та зняття фаски на трубах за допомогою верстатів серії ТР виникає потреба регулювання обертів двигуна для оптимізації режимів обробки. Двигуни представлених верстатів не мають вбудованого регулювання частоти обертів, у зв'язку з чим використовується додатковий пристрій у формі частотного регулятора ES022, що дає змогу компенсувати зазначену нестачу. Перевага використання частотного регулятора особливо помітно під час зміни матеріалу оброблюваних труб із чорної сталі на труби з кольорових металів або неіржавкої сталі. Правильний підбір частоти обертання різального інструмента дає змогу збільшити швидкість і чистоту оброблення обраного матеріалу. Оптимальний для обраного матеріалу режим оброблення істотно знижує навантаження на рухомі вузли верстатів і електропривод, що дає змогу продовжити термін експлуатації верстата та різального інструмента.
    Артикул
    TP-PCH

    Пристосування для внутрішньої розточування труби (Державка піднутрення)

    Державка занурення призначена для тримання спеціального різця.Після відрізання труби, за допомогою спеціального пристосування, є можливість зробити внутрішню розтушку.
    Артикул
    TP-PDVRT
    Основні
    ВиробникHuawei
    Країна виробникКитай
    Користувальницькі характеристики
    СтанНове
    Основні атрибути
    Гарантійний термін12 мес
    Мінімальний діаметр труби10
    Максимальний діаметр труби80
    Застосування труборізу для різання:алюмінієвих труб, чавунних труб, сталевих труб
    Комплектация
    Тип пакованняПластиковий кейс
