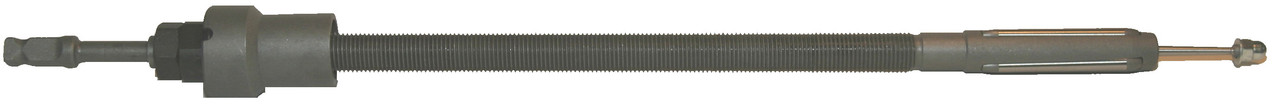

Вальцювання серії "СР"

використовуються для розвальцьовування труб в товстих трубних решітках, коли глибини вальцювання вальцовок серії "Р" недостатньо. C регулюванням глибини вальцювання.

РОЗВАЛЬЦЬОВУВАННЯ ТРУБ

Розвальцьовування є найбільш поширеним способом отримання міцних і герметичних з'єднань труб з трубними решітками (колекторами) теплообмінних апаратів і котлів. Здійснюється шляхом отримання радіальної деформації труби теплообмінника, разом кріплення в трубну дошку, з метою отримання герметичного з'єднання. В залежності від конструкції теплообмінників та їх розмірів, використовуються різні вальцювання. Букви в позначенні вальцювання вказують на її тип, а цифри на розмір труби.

   Развальцовка труб должна осуществляться вальцовочными машинами, оснащенными системой автоматического контроля крутящего момента. Это обеспечивает стабильность качественных показателей соединений труб с трубными решетками. При этом настройка системы контроля крутящего момента производится на первых 2 ― 3 концах труб, после чего уже не требуется проведения дополнительных замеров.

Вальцовки серии "СР"

C регулированием глубины вальцевания

Применяются для закрепления труб в толстых трубных решетках
в тех случаях, когда глубины вальцевания вальцовок серии "Р" недостаточно

Виготовляються за заявкою замовника для конкретних типорозмірів труб і товщин трубних решіток. Крім вальцовок в зборі за запитом Замовника можуть бути поставлені і змінні комплекти до них. До складу змінного комплекту до вальцювання серії «СР» входить 1 веретено і 3 ролика.

У таблиці наведено тільки найбільш часто використовувані вальцювання серії «СР». За запитом Замовника можуть бути виготовлені для вальцювання великих розмірів і глибин вальцювання.

Крім вальцовок в зборі за запитом Замовника можуть бути поставлені і змінні комплекти до них. До складу змінного комплекту до вальцовкам серії «СР» входить 1 веретено і 3 ролика.
