Вальцювання серії "ВК"

використовуються для центрування і попереднього закріплення перед зварюванням труб з внутрішнім діаметром від 6 до 53 мм

РОЗВАЛЬЦЬОВУВАННЯ ТРУБ

Розвальцьовування є найбільш поширеним способом отримання міцних і герметичних з'єднань труб з трубними решітками (колекторами) теплообмінних апаратів і котлів. Здійснюється шляхом отримання радіальної деформації труби теплообмінника, разом кріплення в трубну дошку, з метою отримання герметичного з'єднання. В залежності від конструкції теплообмінників та їх розмірів, використовуються різні вальцювання. Букви в позначенні вальцювання вказують на її тип, а цифри на розмір труби.

Розвальцьовування труб повинна здійснюватися вальцовочными машинами, оснащеними системою автоматичного контролю крутного моменту. Це забезпечує стабільність якісних показників з'єднань труб з трубними гратами. При цьому налаштування системи контролю обертального моменту здійснюється на перших 2 ― 3 кінцях труб, після чого вже не потрібне проведення додаткових вимірів.

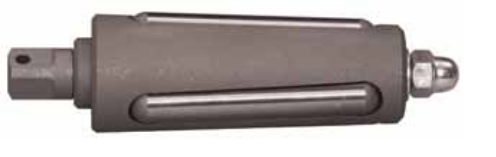

Вальцювання серії "ВК"

Призначені для центрування труб і їх попереднього закріплення перед зварюванням

Застосовуються для закріплення труб з внутрішнім діаметром від 6 до 53 мм

Конструкція вальцовок серії «ВК» Конструкція вальцовок серії «ВК»
(від ВК-6 до ВК-11) (від ВК-12 до ВК-51-53)

* ― цифровий індекс вказує на номінальний внутрішній діаметр труби
(Наприклад, вальцювання ВК-6 призначена для закріплення труб з номінальним внутрішнім діаметром 6 мм)

Крім вальцовок в зборі за запитом Замовника можуть бути поставлені і змінні комплекти до них. До складу змінного комплекту до вальцовкам серії «ВК» входить 1 веретено і 3 ролика.
