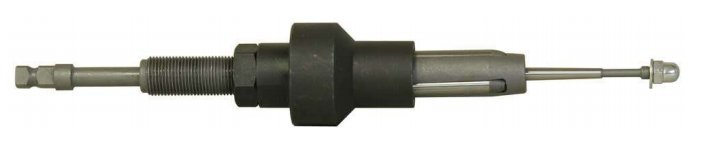

Вальцювання "Р-41-43", "Н-44-46"

  • В наявності

21 247 ₴

+380953267272
  • +380 (67) 636-19-79
    Юрій
  • +380 (66) 998-43-46
    Володимир
повернення товару протягом 14 днів за рахунок покупця
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.
Вальцювання "Р-41-43", "Н-44-46"
В наявностіВальцювання "Р-41-43", "Н-44-46"
21 247 ₴
+380953267272
  • +380 (67) 636-19-79
    Юрій
  • +380 (66) 998-43-46
    Володимир
Опис
Характеристики
Інформація для замовлення

Вальцювання серії "Р"

використовуються для розвальцьовування труб з внутрішнім діаметром від 12 до 40 мм, з регулюванням глибини вальцювання.

РОЗВАЛЬЦЬОВУВАННЯ ТРУБ

Розвальцьовування є найбільш поширеним способом отримання міцних і герметичних з'єднань труб з трубними решітками (колекторами) теплообмінних апаратів і котлів. Здійснюється шляхом отримання радіальної деформації труби теплообмінника, разом кріплення в трубну дорску, з метою отримання герметичного з'єднання. В залежності від конструкції теплообмінників та їх розмірів, використовуються різні вальцювання. Букви в позначенні вальцювання вказують на її тип, а цифра на розмір труби.

Розвальцьовування труб повинна здійснюватися вальцовочными машинами, оснащеними системою автоматичного контролю крутного моменту. Це забезпечує стабільність якісних показників з'єднань труб з трубними гратами. При цьому налаштування системи контролю обертального моменту здійснюється на перших 2 ― 3 кінцях труб, після чого вже не потрібне проведення додаткових вимірів.

Застосовуються для закріплення труб з внутрішнім діаметром від 12 до 40 мм



модель *

застосовуються для труб
(зовнішній діаметр
і товщина стінки, мм)

Діапазон розвальцьовування, мм (dхв. -dмакс.)

робоча
довжина
ролика
L, мм

глибина
вальцювання,
мм
(Lмин.-Lмакс.)

Розмір квадрата веретена, мм

P-12

14×1; 14×0,75; 15×1,5; 16×2

11,5 - 12,8

30

15 - 50

6,35

Р-13

14,5×0,75; 15×1; 16×1,5; 16×1,25; 18×2,5

12,5 - 14,2

30

15 - 50

Р-14

16×1; 18×2

13,5 - 15,3

30

15 - 50

Р-15

17×1; 18×1,5; 19×2; 20×2,5

14,5 - 16,5

40

25 - 75

11

Р-16

18×1; 19×1,25; 19×1,5; 20×2; 22×3

15,5 - 17,4

40

25 - 75

Р-17

19×1; 20×1,5; 21×2; 22×2,5

16,5 - 18,5

40

25 - 75

Р-18

20×1; 22×2; 25×3,5

17,5 - 19,7

40

25 - 75

Р-19

21×1; 22×1,5; 25×3

18,5 - 20,7

40

25 - 75

Р-20

22×1; 24×2; 25×2,5

19,4 - 21,8

40

25 - 75

Р-21

23×1; 24×1,5; 25×2; 27×3

20,4 - 22,8

40

25 - 75

Р-22

24×1; 25×1,5; 26×2; 28×3

Основні
ВиробникNITL
Країна виробникУкраїна
Гарантійний термін12 міс
Спосіб відкривання дверейРозсувна
