РОЗВАЛЬЦЬОВУВАННЯ ТРУБ

Розвальцьовування є найбільш поширеним способом отримання міцних і герметичних з'єднань труб з трубними решітками (колекторами) теплообмінних апаратів і котлів. Здійснюється шляхом отримання радіальної деформації труби теплообмінника, разом кріплення в трубну дорску, з метою отримання герметичного з'єднання. В залежності від конструкції теплообмінників та їх розмірів, використовуються різні вальцювання. Букви в позначенні вальцювання вказують на її тип, а цифри на розмір труби.

Розвальцьовування труб повинна здійснюватися вальцовочными машинами, оснащеними системою автоматичного контролю крутного моменту. Це забезпечує стабільність якісних показників з'єднань труб з трубними гратами. При цьому налаштування системи контролю обертального моменту здійснюється на перших 2 ― 3 кінцях труб, після чого вже не потрібне проведення додаткових вимірів.

ВАЛЬЦЮВАННЯ "КО"

Застосовуються для закріплення і отбуртовки труб
з внутрішнім діаметром від 15 до 103 мм

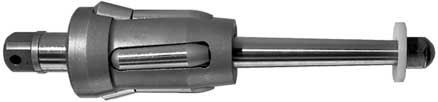

Вальцювання КО-21

* ― цифровий індекс вказує на номінальний внутрішній діаметр труб

(Наприклад, вальцювання КО-15 призначена для закріплення труб з номінальним внутрішнім діаметром 15 мм)

Вальцювання моделі КО-23 і КО-24 виготовляються з різною довжиною ролика. Глибина вальцювання при цьому вказується в дужках.

Крім вальцовок в зборі за запитом Замовника можуть бути поставлені і змінні комплекти до них. До складу змінного комплекту до вальцювання серії «ДО» входить 1 веретено і комплект роликів.
