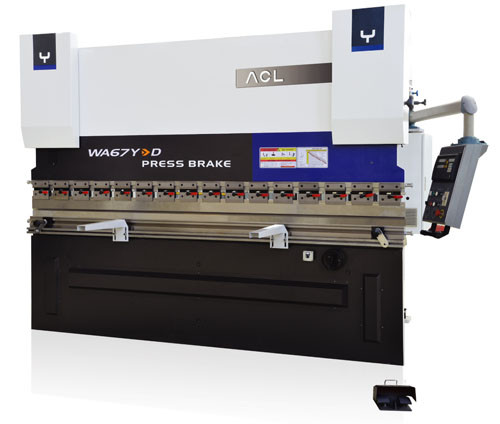

Гибочний прес ACL WA67Y 125/2500 з контролером Е22
- В наявності
- Код: WA67Y 125/2500
1 389 665,76 ₴
1 361 872,44 ₴
- +380 (66) 998-43-46Володимир
Гибочный пресс ACL WA67Y 125/2500 с контроллером Е22
Гидравлический гибочный пресс ACL WA67Y 125/2500 с контроллером E22, применяется для гибки металлических заготовок с усилием до 125 тонн, в рабочей зоне длиной до 2500мм. Мощные гидроцилиндры синхронизированы за счёт жёсткого соединения через торсионный вал. Надежная гидравлическая система Bosch-Rexroth и качественные электрокомпоненты от Siemens и Schneider Electric обеспечивают высокую скорость и точность гибки. Прошедшая термическую обработку конструкция пресса отличается надежностью и износостойкостью. Для облегчения позиционирования на рабочем столе предусмотрены кронштейны поддержки листа с регулируемым перекидным упором. Для точной настройки толщины металла предусмотрены манометр и регулятор усилия. Станок оснащен двухосевым контроллером Estun E22, с помощью которого осуществляется управление по оси X и Y. Листогиб применяется для изготовления корпусных деталей для оборудования, транспортных средств, электротехнических устройств различного назначения
Технічні характеристики згинального преса WA67Y 125/3200
Модель | 125/2500 | |
Номінальне зусилля, т | 125 | |
Максимальна робоча довжина, мм | 2500 | |
Відстань між верхніми точками, мм | 2700 | |
Висота розкриву, мм | 390 | |
Горловина, мм | 350 | |
Хід циліндра, мм | 160 | |
Регульований хід, мм | 70 | |
Висота робочого столу, мм | 900 | |
Потужність двигуна, кВт | 11 | |
Витрата гідра. масла, літрів | 480 | |
Швидкість, мм/сек | підхід | 80 |
робота | 9 | |
відхід | 90 | |
Розміри, мм Д×Ш×В | 3300×1680×2540 | |
Вага, кг | 8500 |
Стандартна комплектація згинального преса ACL серії WA67Y:
1.Потужність (довжина х зусилля тонн) 2500x100
2.Два гідро циліндра здійснюють рух рами вгору вниз
3.Синхронізація роботи циліндрів торсіонні
4.Контролер
5.Електричні компоненти Європейських заводів виробників (Siemens,Schneider)
6.Гідравлічний клапан пропорційного зусилля Rexroth
7.Ущільнювальні компоненти гідравлічної системи виробництва Японії
8.Підтримують штанги 2шт
9.Пальцеві блоки заднього упору - настроювані по висоті 2шт-3шт
10.Верхній інструмент (пуансон)
11.Нижній інструмент (матриця)
12.Механічна система компенсації прогину (Бомбирование)
13.Швидкознімний затискач
14.ОсиУ, X
15.Європейська система швидкознімних затискачів
16.Задній упор : Моторизований + Лінійні направляючі + система ШВП
17.Привід заднього упору: AC (асинхронного типу)
Опції для згинального преса з торсіонної синхронізацією серії WA67Y:
Опціонально Система ЧПУ «FI-PB02»
Спеціальний інструмент
Електромеханічна система компенсації прогину (тільки з опціональним контролером)
Додатковий пальцевий блок заднього упору
Особливості:
1) Потужна зварна станина (виконано зняття напруження після зварювання)
2) Швидкознімний затискач інструменту верхньої балки
3) Європейські комплектуючі, гідравліка ВОЅСН REXROTH
4) Високоточні напрямні заднього упору
5) Можливість регулювання висоти кожного блоку заднього упору
6) Механічна система компенсації прогину столу в стандарті
7) Комплект інструменту в стандарті
Готова продукція
Основні | |
---|---|
Виробник | ACL |
Країна виробник | Китай |
Стан | Новий |
Кут згину | 90 град. |
Споживана потужність | 11 кВт |
ЧПУ | Так |
- Ціна: 1 361 872,44 ₴
