Пластини т/с тип 16 (ГОСТ 25405-90)
Пластини твердосплавні напайні, тип 16 по ГОСТ 25405-90

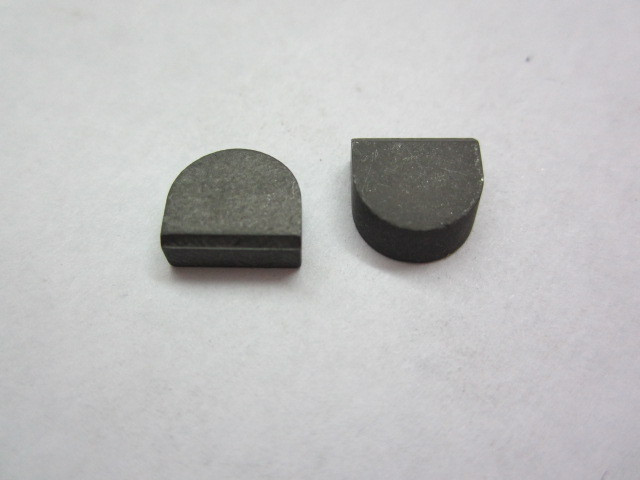

Пластини твердосплавні напаиваемые, тип 16 по ГОСТ 25405-90, використовуються в якості ріжучої частини в галтельных і бондажних різцях. Конструкція ріжучих пластин показана на малюнку.
Основні параметри пластин вказані в таблиці.
|
Позначення пластин |
l |
b |
s |
r |
Маса пластини Т5К10, гр |
Маса пластини ВК8, гр |
|
16010 |
8 |
8 |
3,0 |
4,0 |
2,02 3,65 6,75 11,60 19,30 32,80 70,00 |
2,33 4,20 7,80 |
|
16030 |
10 |
10 |
3,5 |
5,0 |
||
|
16050 |
12 |
12 |
4,5 |
6,0 |
||
|
16210 |
16 |
14 |
5,0 |
8,0 |
13,30 |
|
|
16250 |
20 |
16 |
6,0 |
10,0 |
22,20 37,70 81,00 |
|
|
16370 |
24 |
20 |
7,0 |
12,0 |
||
|
16390 |
32 |
25 |
8,0 |
16,0 |
