Труборізи-Фаскознімачі ПТМ (Росія)
Труборізі - Фаскознімачі ПТМ
Переносні труборізи ПТМ призначені для різання і зняття фасок на трубах з вуглецевих і нержавіючих сталей діаметром 14 -114 мм, з товщиною стінки до 10мм, як на виробничих ділянках, так і безпосередньо під час монтажу. Труборіз встановлюється і фіксується на трубі в будь-якому положенні. Випускається три типи труборезов: ПТМ 14-60, ПТМ 57-108, ПТМ 57-114. Труборізи оснащені електричним приводом 220В / 1200Вт в базовій комплектації, або пневмоприводом за замовлення.
Особливості труборезов ПТМ
- Чистый и качественный рез без заусенцев.
- Возможность торцевать, либо одновременно снимать фаску - по необходимости.
- Обработка осуществляется резцами (как токарный станок), что сохраняет структуру металла, в отличие от термической резки, что, в свою очередь, немаловажно при ответственном монтаже трубопроводов на атомных станциях.
- Равномерная рабочая подача режущего инструмента, позволяющая производить одну настройку на различное количество циклов обработки.
- Труборезы ПТМ имеют значительно большую производительность по сравнению с машинами, в конструкцию которых заложена толчковая подача резца.
- Самоцентруючийся механізм затиску труби.
- Труборіз фіксується на трубі в будь-якому просторовому положенні, немає необхідності його утримувати.
- Мінімальна комплектація.
- Простота в роботі і настройці.
Труборіз може оснащуватися одним з приводів
- Електродвигун 220 В 50 Гц
- Електродвигун 42 В 200 Гц
- Пневмопривод
Комплектація
- У комплекті з труборізом поставляються чотири різці - два відрізних і два фасочных.
Технічні характеристики труборезов
| Модель труборіза | Для труб діаметром, мм | Товщина стінки, мм | Швидкість різання, мм | Габаритні розміри, мм | Вага, кг |
|---|---|---|---|---|---|
| ПТМ 14-60 | 14 - 60 | до 10 | 6,5 - 12 | 580х170х180 | 15,5 |
| ПТМ 57-108 | 57 - 108 | до 10 | 6,5 - 12 | 710х220х180 | 18,0 |
| ПТМ 57-114 | 57 - 114 | до 10 | 6,5 - 12 | 710х220х180 | 18,0 |

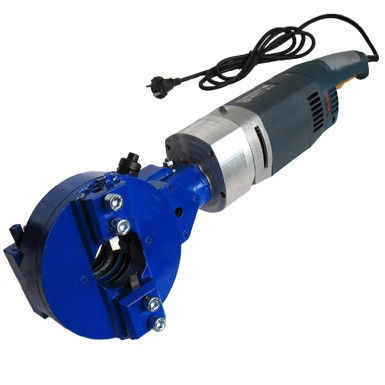

Труборіз ПТМ
для різання і зняття фасок
Переносний електричний труборіз має два резцедержателя з автоматичною подачею, розташованих діаметрально протилежно. Для простої відрізки труби потрібно застосувати два відрізних різця, для відрізки труби з одночасним зняттям фаски, необхідно застосувати один відрізний різець, а інший фасочный. Труборізи оснащені електричним приводом 220В / 1200Вт стандартно, або пневмопривод по замовленню.
Технічні характеристики труборіза переносного електричного ПТМ:
| Труборіз для різання і зняття фасок ПТМ 14-60 | Труборіз для різання і зняття фасок ПТМ 57-108 | Труборіз для різання і зняття фасок ПТМ 57-114 | |
| Діаметр оброблюваних труб, мм | 14-60 | 57-108 | 57-114 |
| Товщина стінки труби, мм | 10 | 10 | 10 |
| Швидкість різання, м/хв | 6,45-12,0 | 6,45-12,0 | 6,45-12,0 |
| Довжина, мм | 580 | 710 | 710 |
| Ширина, мм | 170 | 220 | 220 |
| Висота, мм | 180 | 180 | 180 |
| Маса, кг | 15,4 | 18 | 17 |
