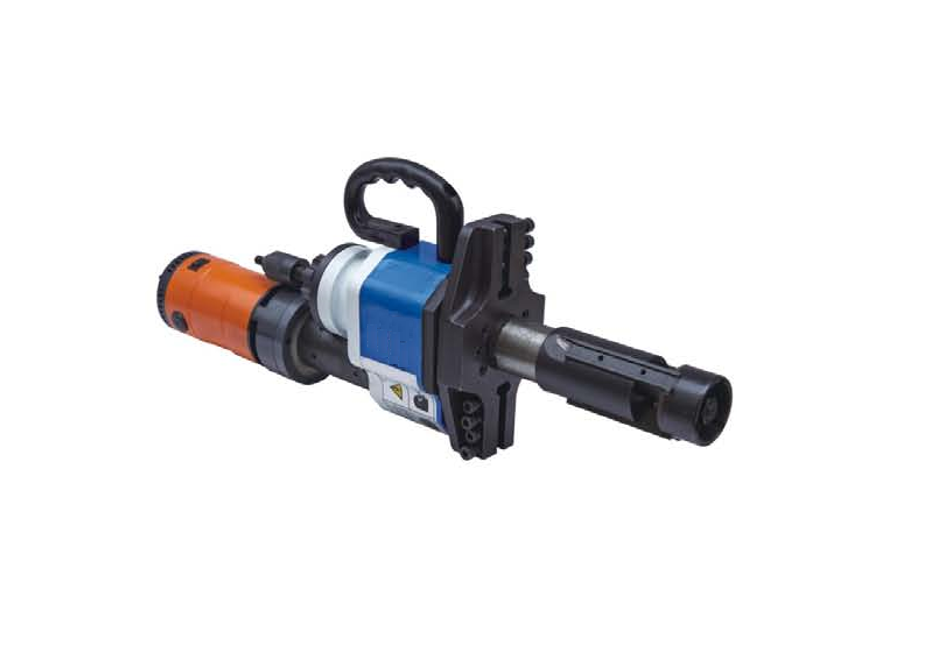

    Фаскосниматель ТВР 150 для труб 65-159 мм
    В наявностіФаскосниматель ТВР 150 для труб 65-159 мм
    66 284 грн56 342 грн
    +380953267272
    • +380 (98) 676-77-01
      Юрий
    • +380 (67) 539-09-69
    • +380 (96) 396-33-91
    Опис
    Характеристики
    Інформація для замовлення

    Фаскосниматель для труб  с внутренним диаметром 65-159мм ТВР 150

          Фаскосниматель для труб  с внутренним диаметром 65-159мм ТВР 150, позволяет снимать фаску с наружней и внутренней кромки, выполнять торцевание и расточку внутреннего диаметра.

    Описание работы фаскосъемной машины.

    Процесс обработки кромки (снятия фаски или торцевания) осуществляется следующим образом: вращением маховика происходит разведение кулачков, при этом фаскосниматель закрепляется на внутренней поверхности трубы. За счет соосного перемешения кулачков агрегат сам центруется и выравнивается. Для торцевания кромки в резцедержатели зажимаются торцовочные резцы (90 град.). После включения двигателя, резцы подводятся плавным вращением маховика вручную. После выравнивания кромки, оператор разводит резцы, выключает аппарат и снимает его с трубы. Для снятия фаски (наружной или внутренней) необходимо установить фасочные резцы с требуемым углом. Фаску можно снять полностью или оставить необходимое притупление.

    Для одновременного выполнения операций по торцеванию и снятию фаски, необходимо закрепить в один резцедержатель фасочный, а во второй торцовочный резцы. Чтобы за один проход снять фаску и выровнять торцовую поверхность под притупление,  фасочный резец выставляется с опережением торцовочного на необходимую величину.

    Модельный ряд трубных фаскоснимателей  ТВР представлен типоразмерным рядом, для диаметров от 20 до 1470 мм, с толщиной стенки до 75 мм.

    Особенности фаскосъемных машин ТВР

    • Переносная разборная конструкция
    • Подача резцов осуществляется в ручную
    • Электропривод с питанием от сети 220 В
    • Фаскосниматель устанавливается на трубы и закрепляется изнутри самоцентрирующимся 3-х кулячковым зажимом
    • Для снятия фаски с труб с толщиной стенки до 20 мм
    • Для снятия фаски толстостенных труб с толщиной стенки до 75 мм в маркировке изделия уазан индекс "2"

    Технические харрактеричтики


    Производитель  ТВР
    Модель  ТВР 150
    Диаметр труб, мм 65-159
    Максимальная толщина стенки, мм 20
    Ход резцедержателя, мм 50
    Частота вращения/подача мм/об 34
    Вес, кг 12,5
    Привод электро
    Мощность кВт
    Напряжение 220 В

    Резцы для фаскоснимателей

    Артикул Наименование Угол, град. Макс. толщина стенки, мм
    AI-10301 Резец торцовочный 0 15-20
    AI-10302 Резец торцовочный 0 75
    AI-10303 Резец для внутр фаски 15 15-20
    AI-10304 Резец для внутр фаски 15 75
    AI-10305 Резец фасочный 30 15-20
    AI-10306 Резец фасочный 30 75
    AI-10307 Резец фасочный 37,5 15-20
    AI-10308 Резец фасочный 37,5 75

    Основні атрибути
    Виробник Витязь
    Країна виробникУкраїна
    Додатковий сервіс Установка, Сервісне обслуговування
    Користувацькі характеристики
    Гарантійний термін12 мес
    СтанНове
