Пластини т/с тип 06, 66 (ГОСТ 25397-90)

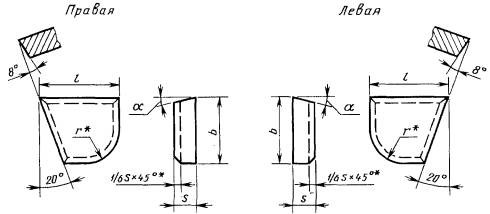

Пластини напаиваемые 06, 66, по ГОСТ 25397-90, використовуються в підрізних і розточувальних різцях для розточування глухих отворів. Конструкція пластин вказана на малюнку.
Розміри в мм
Позначення пластин | l | b | s | r | a, град. | |
правих | лівих | |||||
06010 | - | 8 | 7 | 2,5 | 4,0 | - |
06330 | 06340 | 10 | 6 | 4,0 | 18 | |
06030 | - | 8 | 3,0 | 5,0 | - | |
06350 | 06360 | 12 | 5,0 | 18 | ||
06050 | 06060 | 10 | 4,0 | 6,0 | ||
66050 | 66060 | 12 | 10 | 4,0 | 6,0 | 8 |
06370 | 06380 | 16 | 6,0 | 18 | ||
06090 | 06100 | 14 | 5,0 | 8,0 | ||
66090 | 66100 | 8 | ||||
06390 | 06400 | 20 | 12 | 7,0 | 7,0 | 18 |
06130 | 06140 | 20 | 18 | 6,0 | 10,0 | 18 |
66130 | 66140 | 8 | ||||
06410 | 06420 | 25 | 14 | 8,0 | 8,0 | 18 |
06170 | 06180 | 20 | 7,0 | 12,5 | ||
66170 | 66180 | 8 | ||||
06270 | 06280 | 32 | 9,0 | 18 | ||
66270 | 66280 | 8 | ||||
06290 | 06300 | 40 | 22 | 10,0 | 18 | |
66290 | 66300 | 8 |
